| Gauss2k - gauss gun у тебя дома / Электроника и Электротехника / создание лампового усилителя. |
| Страницы: 1 2 3 4 5 6 Next>> |
|
| Автор | Сообщение | ||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 04-12-2008 07:09 | ||||||||
Значит так. На гитаре, я так понимаю, здесь никто не играет.. ну и хрен с ним.  Вытаскиваю из архива пост про комбик, т.к. недавно перепаивал его полностью для продажи и появились свежие фотки, которые я чуть позже залью. Может кому-то будет интересно |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 04-12-2008 07:26 | ||||||||
|
в какой-то теме был пост, о том реально-ли собрать дома гитарный комбик. Так вот, - было-бы желание! Немного пригодился опыт ковыряния высоковольтных электролитов в гауссе. Без особых раздумий была взята классическая схема Bassman 5F6A    на этой фоте еще много чего недопаяно на этой все готово(только панель регуляторов подключить)   такое свечение является нормой для мощных лучевых тетродов/пентодовВыпрямитель на ультрафастах, и ручка Master врезана, в остальном - все по схеме. Была такая цель, сделать комбик малогабаритным. А оригинальный бассман 50-х годов выглядит так:  Кстати говоря, наши лампы 6П3С-Е(именно Е), которые вы видите выше, на шасси, - это полный визуальный аналог изначально стоявших в Bassman ламп с плоским цоколем 5881 (5881 и 6L6 - это конструктивно не одно и то-же, смотрите ниже на 6L6-GC)  А вот лампочки 6П3С без индекса Е - это уже аналог другой лампы - KT66  И еще, лампа EL34(конструктивный аналог - KT77), которой иногда заменяют лампы семейства 6L6, она якобы имеет и у нас аналог 6П27С, но его никто никогда не видел, т.к. выпускали их очень мало.
|
|||||||||
|
DIVER$@NT магистр Группа: Участники Сообщений: 3209
|
Добавлено: 04-12-2008 11:37 | ||||||||
|
Испытателю пригодится-это он вопрошал про комбики.
|
|||||||||
|
jab магистр Группа: Модераторы Сообщений: 4243
|
Добавлено: 04-12-2008 14:50 | ||||||||
|
Прикольные лампочки. Хорошая экскурсия в прошлое! Fallout чем то напоминает. Эх...
|
|||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 04-12-2008 18:23 | ||||||||
|
эх, я предатель - делаю кобик на микросхеме ужасной... на гитаре, хм, ну я как-бэ учусь, параллельно делая комбик (гитару осталось тока прошпатлевать, покрасить и полачить кой-где). комбик у меня будет УГ-класса, т.е. 2 усилителя на TDA2006, дабы снизить КНИ будут работать каждый на небольшой мощности - 7вт наверно попытаюсь установить. в сумме 14вт, думаю, будет нормальный звук для микросхем. Хотя, мне вот ламповый звук в магазине не понравился, а полупроводниковый - чо-то ближе к тому, что я хочу. попытаюсь его оснастить простейшим ревербератором, из пружыны, переключаемой на вход одного из усилителей. 2 головки 15ГДШ-6д 8ом поставлю, питалово от акума 12вольт. корпус собран на 30%, надо проделать отвестия для колонок. Ламповый кобмик не хочу еще и из-за того, что его от акумулятора неудобно запитывать (городить инвертор  )
|
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 04-12-2008 23:06 | ||||||||
Я понимаю почему некоторым не нравиться ламповый звук магазинных комбиков.  Потому что они деланы левой китайской ногой! Практически все! Я ужаснулся когда разбирал маршалл на двух EL34. Такой отвратительной сборки еще не видел. Ну да ладно.  Мне очень нравится чистый звук качественных(!) ламповиков, его ничем нельзя заменить. Но когда я слушаю тот-же Peavey Classic 50 или Laney VC 50 - звучит оно все плосковато и мутновато, нет достаточной глубины. А стоит - ойойой! потому что, видите-ли, лампа! Очень сильно влияет на звучание выходной трансформатор и динамик - это основа глубокого вкусного звука. Итак, попался мне на барахолке нестандартный старинный трансформатор со сверленым Ш-железом и толщиной пластин 0.35, небольших габаритов, но довольно приличного для 18-Ваттного выходника сечения - 8см^2. Разобрал, разделил каркас перегородкой, для симметрии(схема-то двухтактная), перемотал 1500+1500 проводом 0.25 и вторичка 90 витков 0.6 проводом(для каждой секции, соединил параллельно), собрал.  Собственно, в старой версии он и был. Динамик пришлось купить качественный гитарный, т.к. хорошо звучащей альтернативы для комбика, среди совка просто нет. Поставил Celestion classic lead 80 (чувствительность (SPL) - 99 Дб) Напомню, разница в 3Дб - это двойная разница в громкости. Если вкачивать в Какой-нибудь ГДН(90Дб) 20 Вт, то для той-же громкости классик лиду требуется 6.5 Вт. Не говоря уже о том, что амплитудно-частотные характеристики гитарных динамиков сильно отличаются.  большая картинка тут Лампы тоже заменены на менее мощные, но субьективно мягче и чище звучащие - 6П6С. Дроссель в кожухе тож на барахолке нарыл. Перемотал и отмыл.  Динамик теперь подключается джеком. Так-же на заднюю панель выведены (еще не подписаны) два гнезда: выход с предусилителя и вход в усилитель мощности - петля для подключения внешних эффектов и преампов большая картинка Фильтрующие конденсаторы спрятаны в шасси, воизбежание быстрого пересыхания. Все-таки колбы нагреваются свыше 100 градусов. (Кстати, рабочая температура некоторых "гитарных" ламп, например 6П14П (EL84) - до 300 градусов!) Монтажная панелька для остальных деталей была нарисована маркером и вытравлена на 1.5мм стеклотекстолите.  Фото монтажа Места, которые могут вибрировать, залиты клеем для пенопласта. В завершение поставил решетку для динамика  Большая картинка Теперь, видать, необходимо пару семплов записать? |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 05-12-2008 01:32 | ||||||||
|
некоторая мысль о ламповом перегрузе. То, что Эдди Ван Хален назвал коричневым саундом, происходит от перенасыщения основного тона преобладающими гармониками. В сочетании с мягким ограничением получается такой шершавый проникающий звук, очень приятный. По насыщенности спектра очень отдаленно можно сравнить с разницей в звуке виолончели и классической гитары |
|||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 05-12-2008 08:23 | ||||||||
|
эх, блин, у меня наверно не хватит терпения и ума (не, ума то может быть и хватит) сделать ламповый комбик наподобие твоего. а корпус вот интересно, где взял? вопрос по динамикам - какие брать - 15ГДШ-6д или 15ГДШ-14д или ваще широкополосные не брать? |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 05-12-2008 09:16 | ||||||||
|
Корпус из 16мм ДСП, панели вырезаны электролобзиком. На ДСП наклеен "88" клеем кожезаменитель. Все собрано на шурупах. Внутри покрашенно баллоном черной матовой. Шасси..хм.. так получилось, что у меня есть рулон кровельной меди 0.5мм. Из нее очень просто гнуть и паять разные поделки. Со сталью немного сложнее обращаться. Что-бы согнуть стальное 0.5-1мм шасси нужен плоский с двух сторон стол(плита на четырех ножках), пара струбцин и плотных досок. Сверлить отверстия под ламповые панельки - вот это морока. 27мм под октальные лампы и 21мм под пальчиковые. Самый простой и дешевый способ - насверлить мелких отверстий по окружности, выбить центр и доводить напильником. Понесло меня че-то... Так, динамики. Между 15ГДШ-6д и 15ГДШ-14д я бы выбрал 15ГДШ-6д. Если уж ничего другого нет. ВЧ рупорки с них в гитарных целях удаляются. Для таких динамиков (лучше что-бы их было два) нужна коробка объемом по крайней мере 30 литров, чтоб хоть какую-то звуковую глубину наблюдать. Задняя стенка может состоять из двух горизонтальных частей с промежутком между ними от 5см - это будет щелевой фазоинвертор с минимальной добротностью(что-б небыло бубнежа) |
|||||||||
|
jab магистр Группа: Модераторы Сообщений: 4243
|
Добавлено: 05-12-2008 10:29 | ||||||||
|
Выглядит весьма симпатично, учитывая, что это самоделка!
|
|||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 05-12-2008 17:11 | ||||||||
|
у меня как-раз и будет 2 15ГДШ-6д, я их как раз хотел брать специально. но не понял с рупорками ВЧ - это как удаляться?  это 15гдш-6д - вот этот рупор вцентре надо как-то удалить? тогда может лучше 15ГДШ-14д?  в нем нет ВЧ излучателя, и частота рабочая у него пониже - от 80 до 8000гц. и я кой чаво не понял - ЭТО КАК ДСП???!!!  его можна для акустики применять? а я 18мм массив покупал!а чем его таким обработать, чтобы было ровно, как пластик? шпатлевкой какой? какие кондуцаторы лучше будут для звукотехники - керамические, бумажные? |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 05-12-2008 19:03 | ||||||||
Да, рупор нужно отрезать.
не лучше, т.к. у 14д резиновый подвес, а у 6д подвес мягче. По поводу дсп. Да, ДСП это. Поверхность там очень ровная, других листов я у нас не видел. Только динамик у меня тяжелый, потому я пропитал переднюю панель полимерным клеем для пенопласта, что-бы не раскрошилась. ДСП можно применять для комбиков, скорее даже для басовых(предварительно пропитывая чем-то усиливающим). Затухание в нем очень сильное, что вобщем хорошо. Но весит шибко много, по сравнению с фанеркой. Массив... можно и массив, резонансы какие-нибудь будут ярко выражены. Разделительные конденсаторы, особенно в случае микрух и транзисторов, лучше применить масляные К40-у9. Или масляные КБГ-И в белой фарфоровой трубочке. Они будут немного заваливать песочные вч (в этих целях и рупор удаляется) |
|||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 05-12-2008 19:12 | ||||||||
|
ога, спасибо. постараюсь найти такие в магах. а ничего что у меня широкополосные динамики? а то низкочастотные мне ставить как-то странно... или у них лучше "гитарные" характеристики? и как понять - разделительные? http://pdf1.alldatasheet.com/datasheet-pdf/view/25038/STMICROELECTRONICS/TDA2006.html какие из них надо маслянные применить? хм , нету в магах таких... а можно бумажные применить? или металло-пленочные? |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 05-12-2008 19:34 | ||||||||
|
низкочастотные... нет, их не стоит здесь применять. А широкая полоса сверху обрезается удалением рупора. На схеме из разделительных только С1, вообще можно пленку везде поставить |
|||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 05-12-2008 19:45 | ||||||||
|
ок, спасибо.. ой, только вопрос - пленка - это мелкие жолтые, или пленочные - большие такие. http://www.chipdip.ru/product0/17027.aspx наподобие таких? просто я прихожу, мне всегда суют такие, жолтые маленькие - говорят керамические. а по мне - всегда думал, что пленочные. |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 05-12-2008 19:53 | ||||||||
| и то и другое - пленка. Низковольтная керамика - это такие маленькие оранжево-коричневые диски, которые пропитаны то-ли парафином то-ли церезином, при пайке поверхность расплавляется. | |||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 05-12-2008 19:55 | ||||||||
|
о, буду знать. спасибо. просто они даже в каталоге у них занесены как керамические многослойные. все, послезавтра поеду закупаться. |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 05-12-2008 20:37 | ||||||||
аааа, да, та желтая хрень мелкая - керамика.  Я думал ты про подобные
|
|||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 05-12-2008 20:42 | ||||||||
|
не, я про мелкие так значит керамика... а ее можно ставить? или нежелательно? |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 05-12-2008 21:04 | ||||||||
|
не желательно, лучше пленку брать. Какой-нибудь полипропилен
|
|||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 05-12-2008 21:26 | ||||||||
|
мдя... ну ладно, пленку так пленку. поищу, авось в старых схемах есть... я вот просто еще думаю, что бумажные пойдут тоже - кто-то когда-то где-то говорил мне, что бумажные очень хорошо идут на звуковую технику. ну, такие, типа МБМ... |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 05-12-2008 21:47 | ||||||||
|
подойдут, куда денутся! вообще, с такой схемой не стоит сильно заморачиваться с конденсаторами, они мало что решат. У тебя де-то поблизости есть барахолка с дедами? Лучше у них испросить деталей на Fender champ! Я помогу в сборке чем смогу. |
|||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 05-12-2008 21:55 | ||||||||
|
на Fender champ???!!! http://www.ampwares.com/schematics/champ_5c1.pdf если не помнишь, я сказал, почему ламповый комб не хочу - от 12 вольт запитать проблемно. |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 05-12-2008 22:01 | ||||||||
| зачем? 220 нет? | |||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 05-12-2008 22:06 | ||||||||
|
мне нужен именно переносной... ну, канечно, придет время, могу сделать и чамп-амп, в том-же корпусе. кстати, схема чо-та до безумия простая. но я всегда боялся простых схем - они как-то нестабильно работают. и я не понял назначения детали 5Y3 - я ваще не знаю таких деталей. |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 05-12-2008 22:34 | ||||||||
|
понимаю, можно сделать оба))) Та деталь - кенотрон(два вакуумных диода с общим катодом), его можно выкинуть нахрен. Чай не хай-енд)) схема следующая: диоды FR207, а лучше SF18, вторичная на силовом трансе должна давать 250-290 вольт переменки. Транс можно ТС-160 от лампового телека, или вообще от какой-нибудь ламповой радиолы - идеальный вариант. Выходной трансформатор ТВЗ 1-9 от того-же телека лампового или ТВ3-Ш - тоже пойдет, или выходник из той-же радиолы
|
|||||||||
|
exe-dealer магистр Группа: Участники Сообщений: 1586
|
Добавлено: 06-12-2008 02:48 | ||||||||
| а к простой акустической гитаре можно приделать звукосниматель самодельный и пустить на дисторшн, как будет звучать? | |||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 06-12-2008 08:45 | ||||||||
|
будет как-то звучать. почеу-же нет? Тotemacher - вся фишка в лампах - нигде в магах таких нет, мужык из радиокружка не дает - говорит, раритет, хотя их у него там до жопы... может у дяди спрошу, у него вроде тоже полно всяких ламп. а вопрос - а чо там нету фильтрующего кундуцатора баааальшой емоксти? гудеть ведь будет все неслабо? и скока же ватт можно с него получить? и как это все будет звучать? и трансформаторы перематывать не надо? может реально ламп достать и сделать это? |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 06-12-2008 12:59 | ||||||||
|
Если найти трансформаторы такие, как я описал выше - перематывать не надо. Найти их не такая уж проблема, выпускали их ооочень много. Вместо 6П6С можно 6П3С, будет мощнее. Этих ламп вообще как грязи кругом, никакой они не раритет. В пред нужна 6Ж8, как аналог 6SJ7  можно применить и что-то другое. Вариантов много та-же 6Ж7, с анодом на башке - их гораздо больше производили.  А большие конденсаторы в фильтре не обязательны, лучше вместо 500 Ом резистора поставить дроссель из того-же телевизора - будет отличный CLC фильтр |
|||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 06-12-2008 15:57 | ||||||||
|
олично. все, буду собирать Чамп амп. позвоню даде - авось у него лампы найдутся... как улчше делать - на плате или в навес на деверяшечке? кундуцаторы какие брать? МБМ, пленка или маслянные? и ТС-160 - он не слишком ли мощный? может попроще, что нить, ТС-90 например? и 6п14п подойдет? и ваще - скока ватт можно с него выкачать? ват 4-5? |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 06-12-2008 18:31 | ||||||||
|
собирать можно навесом. Кондеры - см. схему выше. Силовой лучше найти ТС-160, с его обмоток можно больше напряжения собрать. 6п14п пойдет, но она слабее, т.к. на 6п6с можно подать большее напряжение. Лучше вообще 6П3С, с нее можно и 10 Вт снимать.
|
|||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 06-12-2008 18:53 | ||||||||
|
просто ни у мну ни у дяди нету 6П6С - говорит, очень старые. толко 6П14П есть. но он может найти спецовые анодно-накальные трансформаторы - ТАН вроде, зеленые такие.. и выходной транс тоже достать может.ладно, может послезавтра или в четверг схожу в кружок снова попрошу 6п6с или подобное. в конце концов, можно сначала поставить и 6п14п, а потом поменять лампу на другую. а вот чем заменить 6ж8? что-нибудь подоступней. вроде 6ж3п может заменить? http://www.istok2.com/scan/478_1.gif вот |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 06-12-2008 19:29 | ||||||||
|
6П14П можно запараллелить 2 штуки. Первую лампу можно вообще приладить любую из пентодов с короткой характеристикой. 6Ж3П, 6Ж4П, 6Ж5П, 6Ж9П, 6Ж10П, 6Ж43П - все можно попробовать. Можно сразу делать не 5с1 champ, а 5E1 Вот монтажная схема Там намного проще доставаемый двойной триод 6Н2П в преде. Да и схема, в целом, надежнее. НО! если можешь достать 6Ж3П - делай 5с1! |
|||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 06-12-2008 19:33 | ||||||||
|
решил сделать новую тему - т.к. разговор серьезный, и вопросов много. значит, схема изначально была такая -  но к сожалению, лампа не очень доступная... хотя еще от схемы не отказываюсь. но тут почитал даташит 6п14п и обнаружил схемку как раз на довольно доступных лампах - 6п14п и 6ж3п http://www.istok2.com/scan/597_1.gif только непонятны номиналы резисторов - 051, 2.0 -0.2 чо за номинал ываще такие? |
|||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 06-12-2008 19:34 | ||||||||
|
опа! 6Н2П я могу достать! http://www.istok2.com/scan/597_1.gif - там схема сразу всео усилителя - чо там за номиналы такие? |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 06-12-2008 19:42 | ||||||||
|
Значит так. http://www.istok2.com/scan/597_1.gif - эта схема совершенно не то, что нужно. Там хитрая частотно-зависимая обратная связь. Я лучше перерисую тебе champ на 6Н2П и 6П14П. |
|||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 06-12-2008 19:44 | ||||||||
|

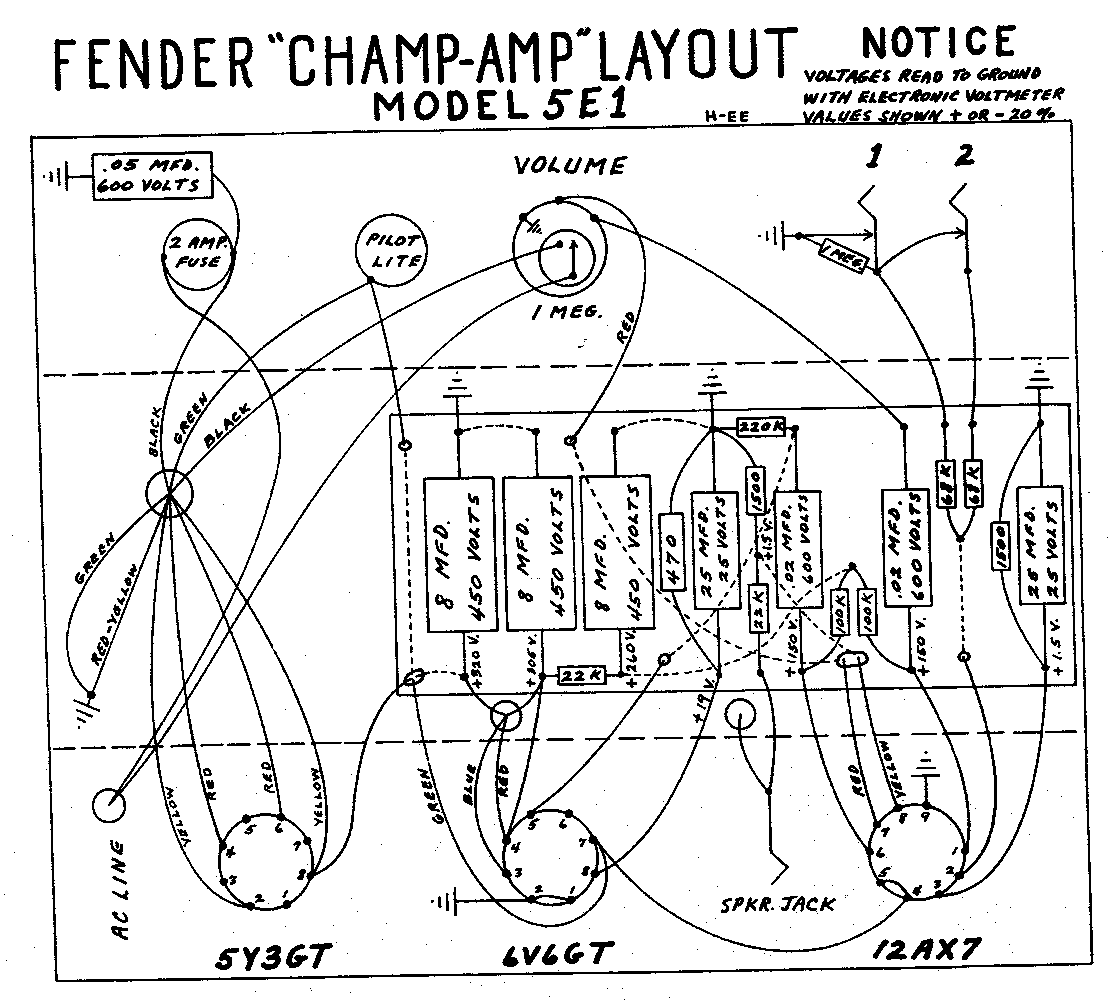

ога, хорошо, жду... ваще, там 5е1 вроде на 6н2п, там тока 6п14п надо перерисвоать. как я понял - кондуцатор например 25-25 - слева от тире - емкость справа - напруга? |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 06-12-2008 20:36 | ||||||||
|
|||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 06-12-2008 21:20 | ||||||||
|
точно все правильно? т.е. тупо к выводам, как написано на схеме цеплять? пункир это типа обратная связь? чо-это как-то накал старнно - 100ом резисторы - это что, как-бэ накал они имитируют? а какое напряжение должно идти с трансформатора? и псоле моста тоже какое? резистор что 1 meg - это 1 мегаом? дроссель какой - на скока генрев и какой мощей? а монтажную панель из чаво делать - из чистого текстолита можно? и еще вот что - не очень понимаю - зах нужен траснформатор 220вольт - 220вольт? от сети не льзя пиатть прямо?. ну это нубский вопрос, я его не мог не задать. во всяком случае, спасибо большое, начну лампы искать и динамик куплю... кстати, какой тут лучше динамик брать - 15ГДШ-6д 8ом 2 штуки можно запараллелить? или одного будет достаточно? |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 07-12-2008 01:50 | ||||||||
Да, тут все правильно. Паять провода от монтажной панели прямо к выводам ламповой панельки.
Да, это отрицательная обратная связь по напряжению.
Это искусственная средняя точка - с каждого накального провода резистор 100 Ом идет на землю, против фона. Это не имитация накала.
С трансформатора должно идти 220-260(не больше) после моста(с фильтрующим кондером) - 300-350v.
Да, и переменник тож мегаомный.
Дроссель индуктивностью не менее 5Гн, ток - не менее 0.06 А.
Все диэлектрическое сгодится!
Ни в коем случае! Особенно с гитарным комбиком! Трансформатор гальванически отвязывает аппарат от сети. Если сделать без трансформатора, то на корпусе(и следовательно на джеке гитары) может оказаться фаза сети. Последствия могут быть нехорошие.
две штуки 8 Ом 15ГДШ-6д бутет хорошо. Можно параллелить, а можно и последовательно включить - тут как лучше звучать будет, так и выбрать. |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 07-12-2008 02:11 | ||||||||
есть форум satriani.borda.ru, Там один чувак, Sybiryak, сделал прикольную педаль диста вот его гитара с самодельным звукоснимателем  а вот как она звучит с педалью: там примеры звука на самом верху Обсуждение Fender champ переходит в тему "создание лампового усилителя" |
|||||||||
|
DIVER$@NT магистр Группа: Участники Сообщений: 3209
|
Добавлено: 07-12-2008 02:31 | ||||||||
|
ну можно посмотреть на это с другой стороны:"создание Fender champ из доступных материалов"
|
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 07-12-2008 03:24 | ||||||||
|
Обращаю внимание на важный момент. Заземление со всех точек, отмеченых на схеме, сводится проводами в одну общую точку. |
|||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 07-12-2008 14:27 | ||||||||
а по даташитам написано, что 250вольт у каждой лампы предел... это нормально, что 300-350в? насчет средней точки что-то совсем не понял... к черным точкам до резисторов что-ли накал лампы присоединить? и индуктинвость уж очень какая-то большая... это как звукосниматель от гитары... ее ж мотать ниипаца долго... да еще на такой ток. и я не понимаю, как нарисован переменник 1мегаом на входе усилителя - почему движокрезистора идет к проводнику? |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 07-12-2008 15:26 | ||||||||
|
6П14П держит 300Вольт. 6П14П-ЕВ держит 350. К 6Н2П напряжение подводиться через резистор 18k и 100k, после резисторов остается 180 вольт де-то.
Да 5Гн - это не большая индуктивность, есть готовые дроссели от телеков, типа такого:  он с двумя обмотками по 2.3Гн Есть стандартный дроссель даже поменьше габаритами - Др5-0.08, как раз на 5Гн
На входе там обычный постоянный 1М резистор от центра джека на землю. |
|||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 07-12-2008 17:19 | ||||||||
|
эээ... насчет резистора - а чо тода за стрелка? и где тогда регулятор громкости? а тембр как регулировать? есть тама возможнотсь такая? а предусилитель нужен для него, или хватит выхода с гитары (прям с звукоснимателя, без всяких предусилителей)? |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 07-12-2008 21:02 | ||||||||
|
Та стрелка вначале - это обозначение обода входного гнезда. Регулятор громкости - переменный 1meg резистор после первой половинки лампы. Тембр тут не регулируется(уверяю, толку от этой регуляции никакого). Предусилителем являются обе половинки лампы 6Н2П. Коэффициент усиления напряжения каждой половинки - около 100. Для выходной лампы хватает без дополнительных устройств |
|||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 07-12-2008 21:07 | ||||||||
|
отлично... и еще - что-то читаю отзывы о 6Н2П на форуме любителей лампового звука - говорят, что половина выпущенных ламп - УГ, т.е. гавно звучат и износятся сильно - то там накал отломится, то катод отломится, то стекло треснет, у некоторых провудки соединяющие ножки ломаются... |
|||||||||
|
Totemacher магистр Группа: Участники Сообщений: 421
|
Добавлено: 07-12-2008 21:22 | ||||||||
|
ой мля)))) не читай "советских газет"))) Отличная лампа, особенно 6Н2П-ЕВ. Ничего там не износится (конечно, сдуру и йух можно сломать) Сейчас почти все современные гитарные предусилительные лампы производятся в России и экспортируются. Рекомендую статью а вот про 6П14П А самое главное - вот))) |
|||||||||
|
Испытатель .:Штатный Телепат:. Группа: Участники Сообщений: 3786
|
Добавлено: 07-12-2008 21:26 | ||||||||
|
прикона.. а их до сих пор производят? я чо-то в чипедипе не могу найти ниодной... |
